Scryo^? S-500顯微低溫恒溫器

Scryo^? S-500(簡稱S-500)是一款新型高效連續流開環顯微低溫恒溫器，采用堅固絕熱支撐結構和溫度漂移補償設計，震動水平在納米級，是進行單量子點、單分子和低維材料測試的理想低溫平臺。短工作距離結合同軸進出口管路，可與多數商用顯微鏡和Raman光譜儀等匹配使用。高效汽化器結合超絕熱傳輸管線極大地提高液氦使用效率，該款恒溫器具有降溫速度快、變溫范圍大（<2.2K-420K）、液氦消耗率低和溫度穩定性好等特性。

S-500顯微低溫恒溫器標配熔融石英窗，選配透過不同波段的窗材，并可提供多種真空電貫穿和電學引線，選配大樣品空間型（用于集成納米定位臺、物鏡和金剛石對頂砧壓機等）、帶垂直延伸結構（匹配超導磁體或電磁鐵）、不銹鋼真空外殼和銦密封法蘭等。

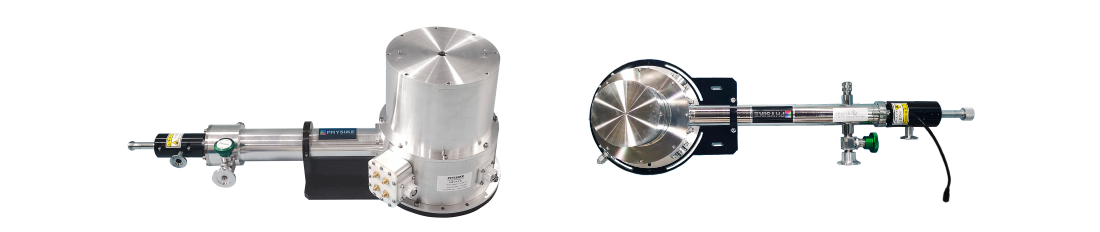

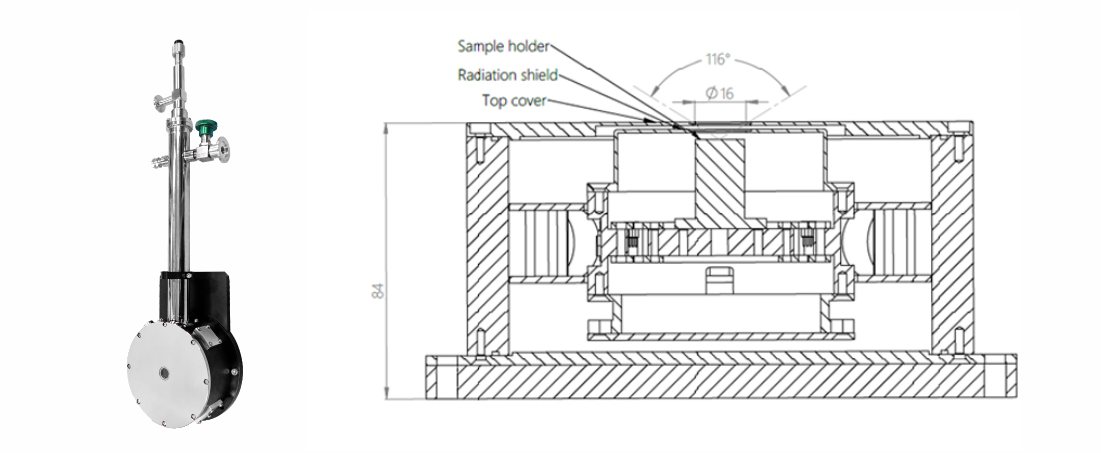

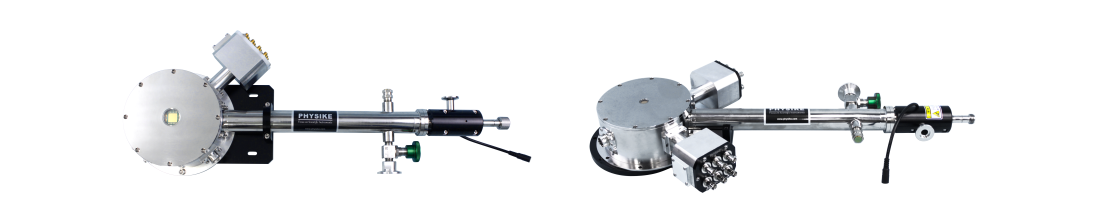

標準S-500顯微低溫恒溫器（左圖）；S-500顯微低溫恒溫器光學參數示意圖（右圖）

?技術參數與領域

測試曲線

S-500低溫恒溫器與氦循環低溫系統（Qcryo^?）結合形成不消耗液氦的干式閉環低溫系統(Qcryo-S-500)，最低溫度<2.2K，

并保持開環工作模式的超低震動和漂移特性，在最低溫度附近溫度穩定性：±2.5mK@10min。

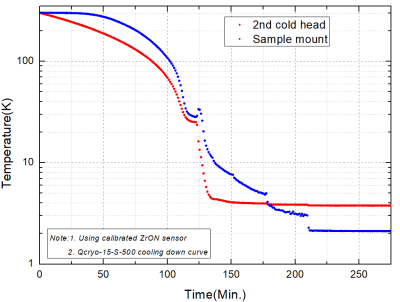

典型Qcryo-S-500干式低溫系統降溫曲線

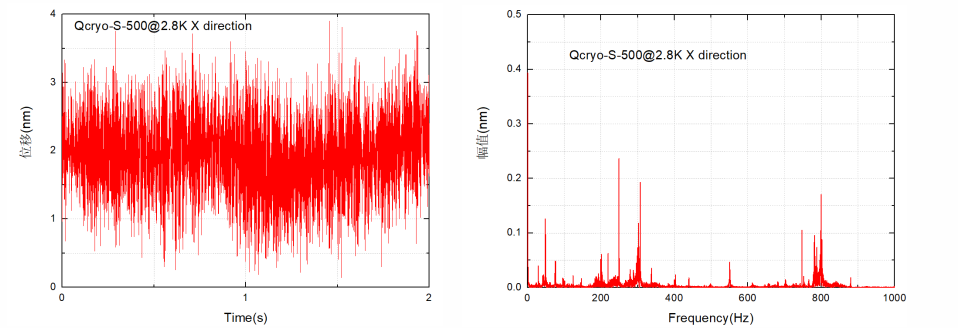

下圖是Qcryo-S-500干式低溫恒溫器在X方向振動位移時域和FFT變換頻譜。在X方向振動水平（峰峰值）：<4nm, FFT變換頻譜 (0-1000Hz) 的最大振幅：<0.4nm。

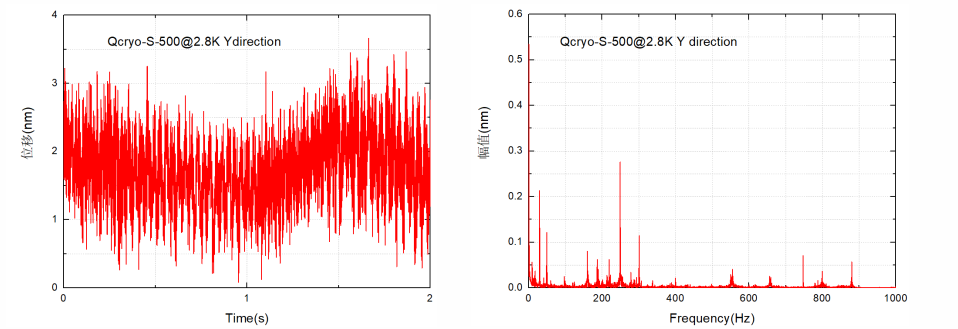

下圖是Qcryo-S-500干式低溫恒溫器在Y方向振動位移時域和FFT變換頻譜。在Y方向振動水平（峰峰值）：<4nm, FFT變換頻譜 (0-1000Hz) 的最大振幅：<0.6nm。

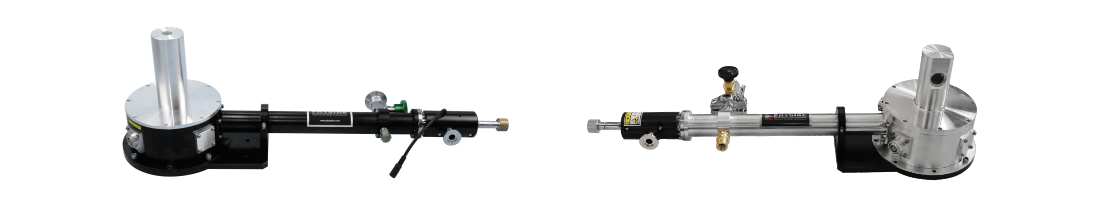

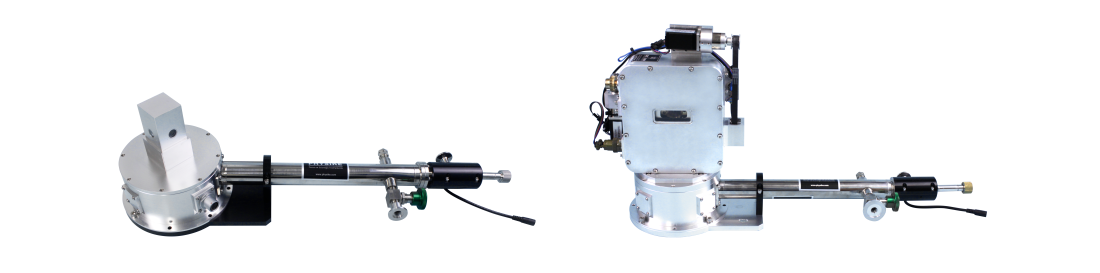

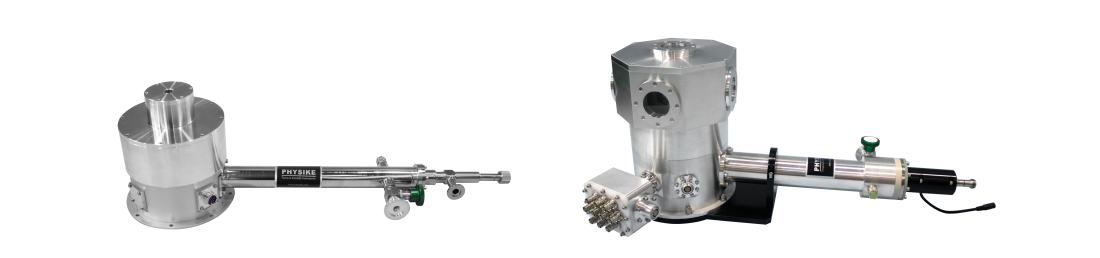

S-500低溫恒溫器示例

S-500低溫恒溫器：安裝12個SMA真空電貫穿、12根柔性同軸和Puck電學樣品托（左圖）；

S-500低溫恒溫器：不銹鋼真空罩，安裝12個BNC真空電貫穿、12根柔性同軸和Puck電學樣品托（右圖）

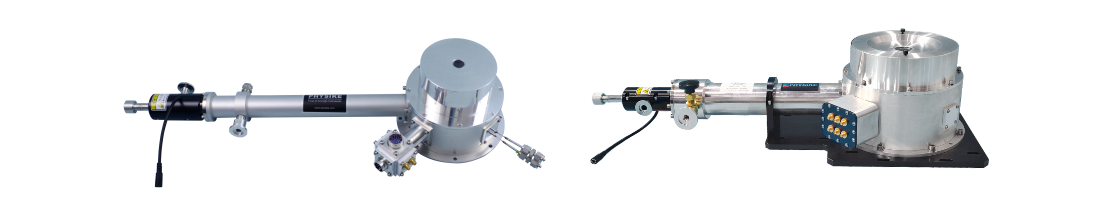

S-500低溫恒溫器：內置三維納米定位臺和物鏡（左圖）；

S-500低溫恒溫器：定制大制冷量和大樣品空間，集成多組納米定位臺和鏡頭（右圖）

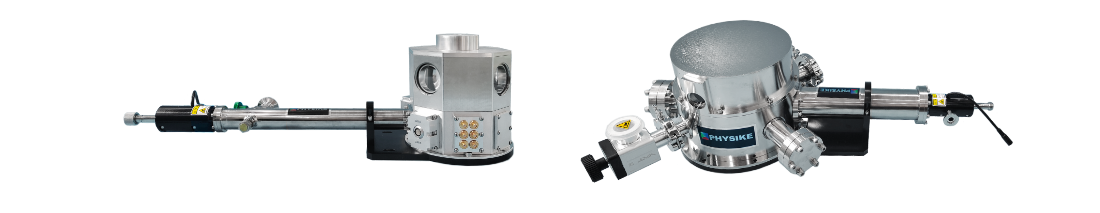

S-500低溫恒溫器：集成三維納米定位臺，集成四個側窗（左圖）；

右圖S-500低溫恒溫器：集成BeCu DAC壓機，用于低溫高壓布里淵散射實驗（右圖）

S-500低溫恒溫器：集成雙氣膜調壓BeCu DAC壓機（左圖）；

S-500低溫恒溫器：兼容金剛石對頂壓機和納米定位臺（右圖）

S-500低溫恒溫器：帶垂直延伸，集成三維納米定位臺，與室溫孔超導磁體匹配（左圖）；

S-500低溫恒溫器：帶垂直延伸和側窗，無磁藍寶石樣品托，匹配電磁鐵（右圖）

S-500低溫恒溫器：集成兩組XYZ納米定位臺和搖擺臺、內置鏡頭、四根光纖和、6根射頻同軸、頂窗和側窗（左圖）；

S-500低溫恒溫器：帶側窗并集成高壓電纜（右圖）

S-500低溫恒溫器：低溫腔兼容多組納米定位臺、俯仰臺和鏡頭（左圖）；

S-500低溫恒溫器：帶鈹窗用于X-ray實驗（右圖）

S-500低溫恒溫器內部圖片

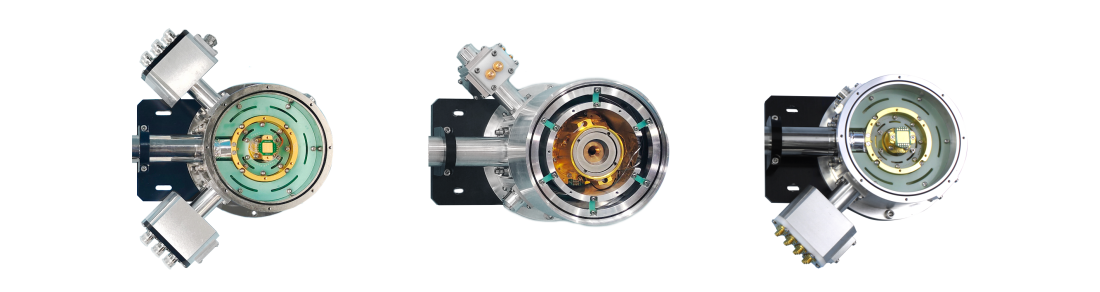

集成12個BNC真空貫穿和puck的S-500低溫恒溫器內部圖片（左圖）

集成DAC壓機和雙氣膜原位調壓的S-500低溫恒溫器內部圖片（中）

集成12個SMA真空貫穿和puck的S-500低溫恒溫器內部圖片（右圖）

項目案例

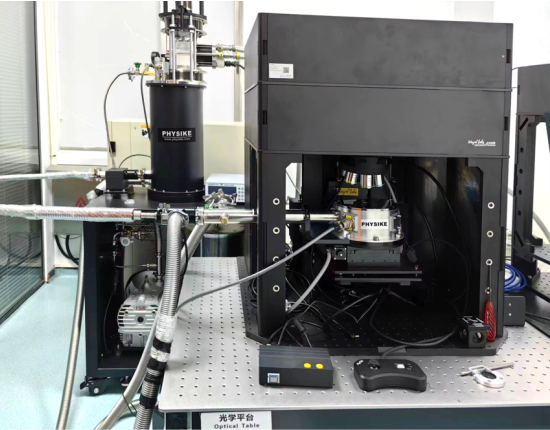

▇ 匹配Horiba拉曼光譜儀

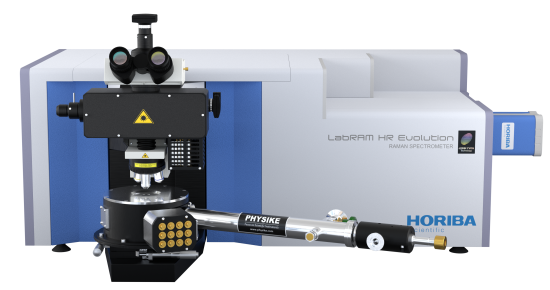

S-500低溫恒溫器內部安裝12個SMA真空電貫穿、12根柔性同軸和Puck電學樣品托，匹配Horiba拉曼光譜儀。

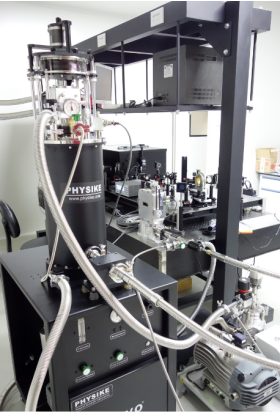

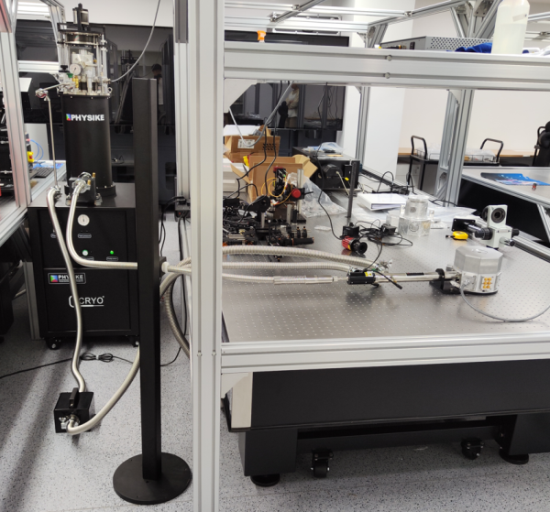

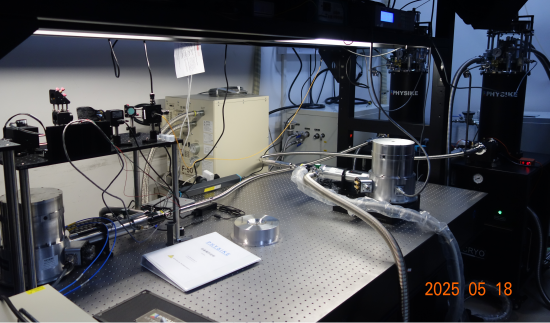

▇ Qcryo S-500無液氦顯微低溫系統匹配低溫微區光電測試系統

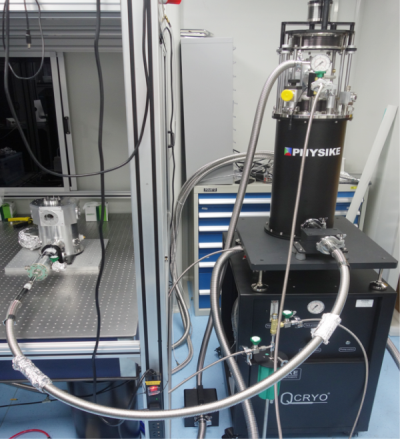

Qcryo S-500無液氦顯微低溫系統匹配低溫微區光電測試系統(反射/透射譜、拉曼光譜、熒光(壽命)測試、單點以及兩維掃描成像測試)，最低溫度：<2.2K。

▇ Qcryo-S-500干式顯微低溫系統

Qcryo-S-500干式顯微低溫系統內置金剛石對頂壓機，匹配9T室溫孔超導磁體，安裝BeCu壓機后汽化器的最低溫度<2.5K，BeCu壓機溫度<4.1K。

▇ Qcryo-S-500干式顯微低溫系統

Qcryo-S-500干式顯微低溫系統集成納米定位臺、掃描臺和高倍物鏡，最低溫度：<2.8K。

▇ Qcryo-S-500干式低溫系統

Qcryo-S-500干式低溫系統集成BeCu DAC壓機、馬達驅動旋轉裝置和螺桿調壓裝置，實現低溫高壓布里淵散射實驗。

▇ Qcryo-S-500干式低溫系統

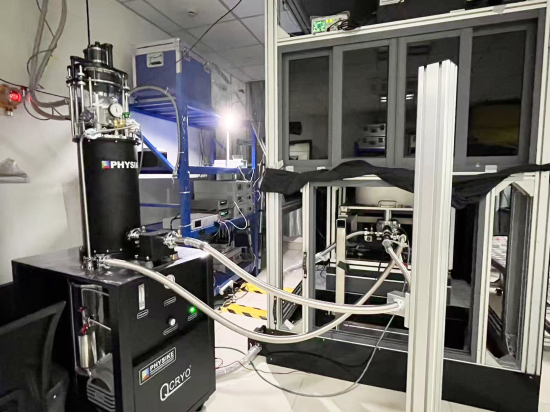

Qcryo-S-500干式低溫系統采用大腔體設計，容納多組納米定位臺和物鏡鏡頭，用于離子阱實驗。

▇ Qcryo-S-500干式顯微低溫系統

Qcryo-S-500干式顯微低溫系統內置納米定位臺，并提供透射選件。

▇ Qcryo-S-500干式低溫系統

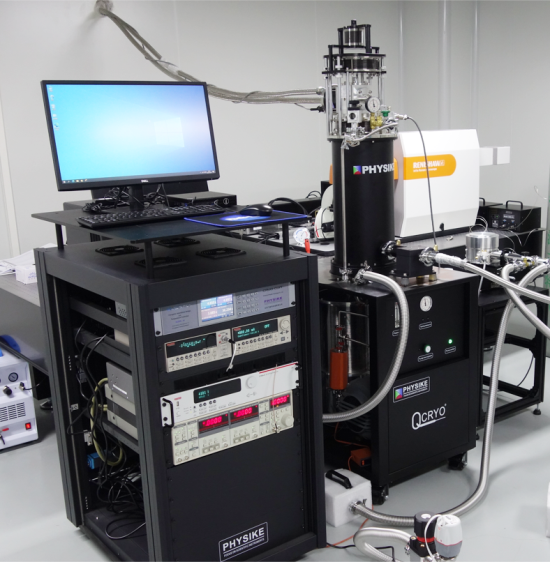

Qcryo-S-500干式低溫系統，內置雙氣膜調壓機構和BeCu壓機，匹配RENISHAW拉曼光譜儀，并集成電學測試功能。
