ZrON?低溫溫度計

ZrON?低溫溫度計不僅具有靈敏度高、熱響應快、工作溫區范圍大、熱循環重復特性好和機械強度高等特性，還具有低磁阻、耐輻照和年漂移量小等優點，可廣泛應用于低溫/超低溫系統、超導磁體系統、加速器、對撞機、同步輻射源、先進光源、中子源、高能物理、天文望遠鏡、宇宙微波背景輻射探測和量子計算等領域。

ZrON?低溫溫度計的溫度傳感單元是磁控反應濺射生長的ZrON薄膜，通過調節磁控反應濺射中氮氧化物比例和生長溫度來調節ZrON薄膜的溫度響應范圍，結合先進的光刻技術和封裝工藝，能夠?qū)崿F(xiàn)從100mK-425K溫度范圍的全覆蓋。

ZrON?低溫溫度計有SD、Bobbin和Can三種標準封裝，根據阻值范圍和工作溫區的不同分為ZrON-10，ZrON-50，ZrON-70和ZrON-80四款，典型溫度準確性：±5mK@1K；±5mK @4.2K，±15mK@77K，±50mK@300K。

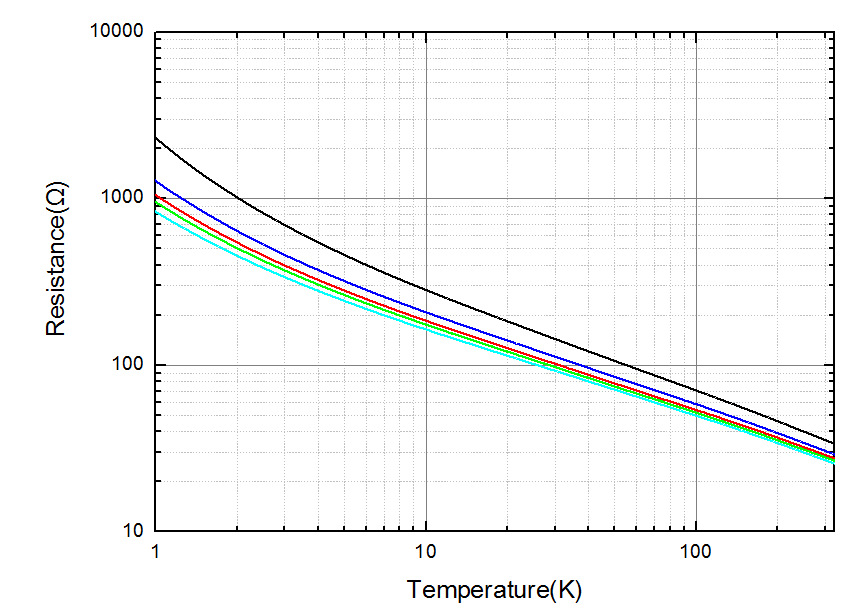

ZrON-10低溫溫度計典型阻值溫度曲線

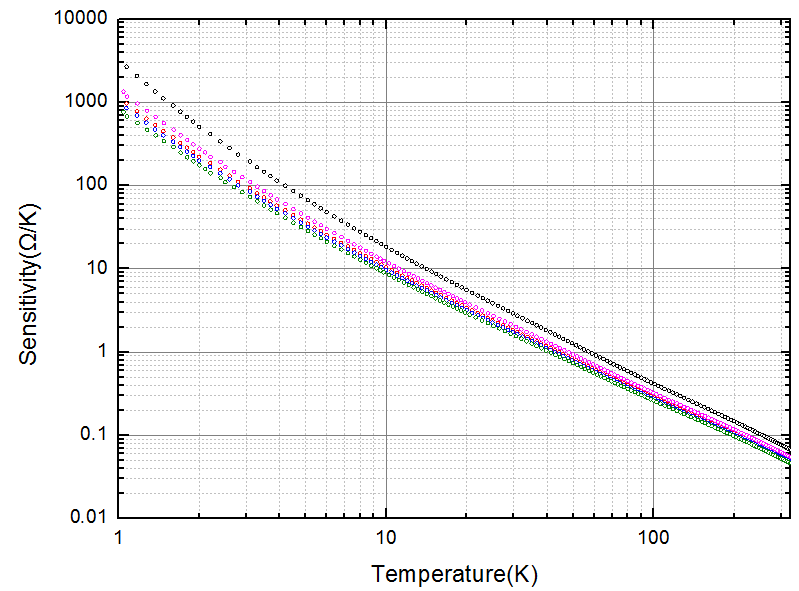

ZrON-10低溫溫度計典型靈敏度溫度曲線

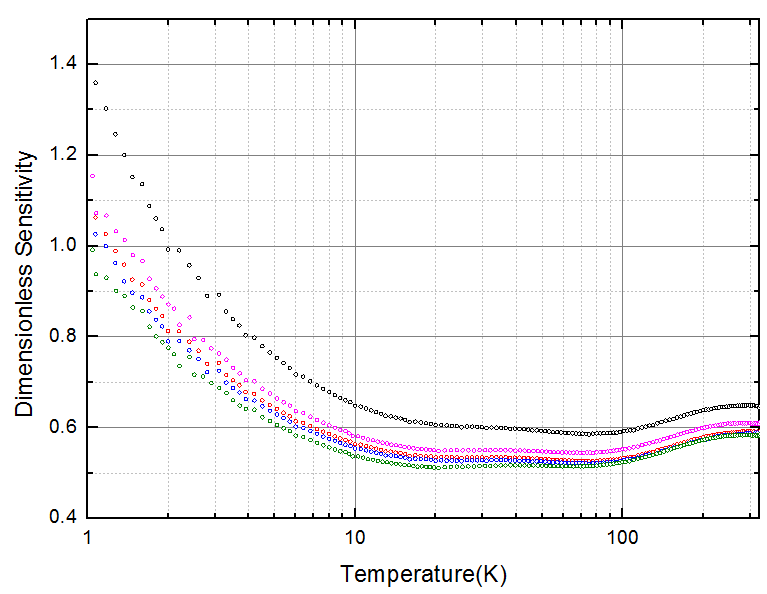

ZrON-10低溫溫度計典型無量綱靈敏度溫度曲線

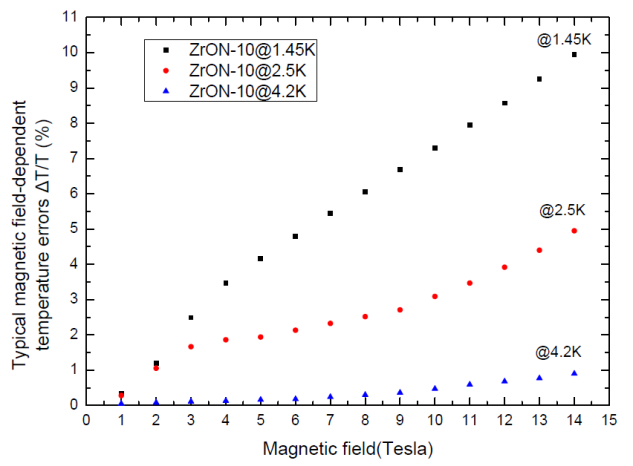

ZrON-10低溫溫度計與磁場相關的典型溫度誤差(ΔT/T%)

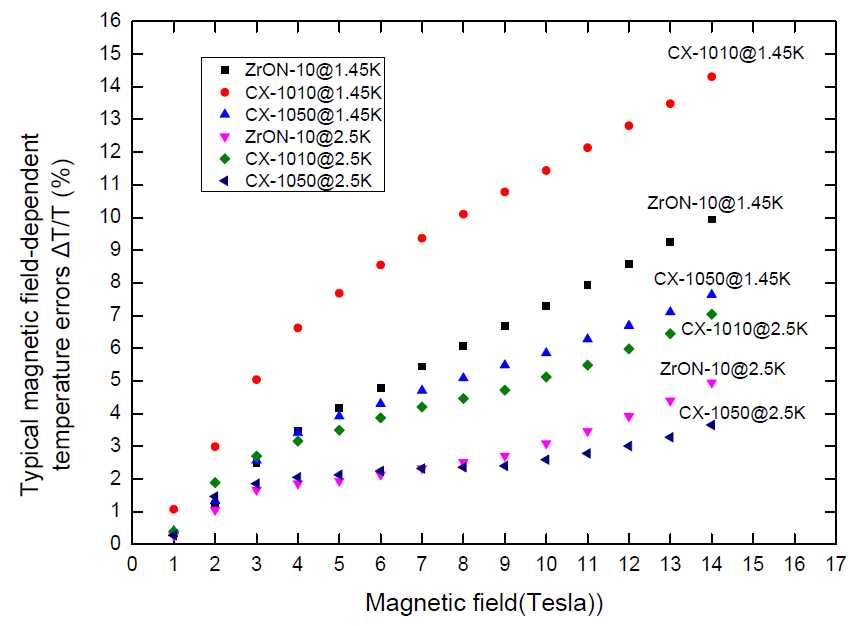

ZrON-10，CX-1010， CX-1050三種溫度計與磁場相關的典型溫度誤差(ΔT/T%)對比

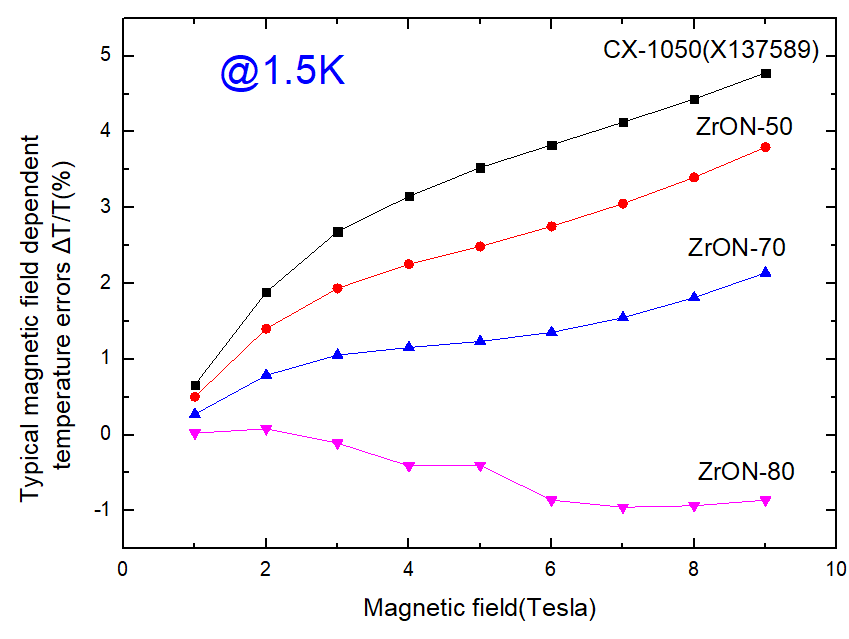

ZrON-50，70和80三種溫度計與磁場相關的典型溫度誤差(ΔT/T%)

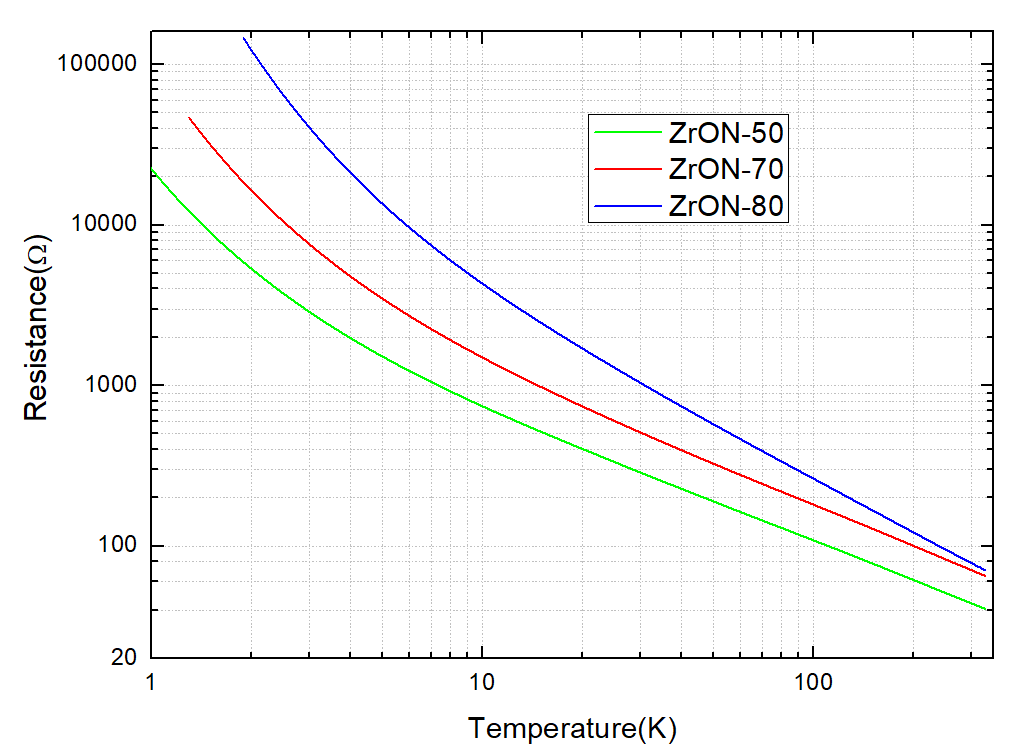

ZrON-50，70和80三種低溫溫度計典型阻值溫度曲線

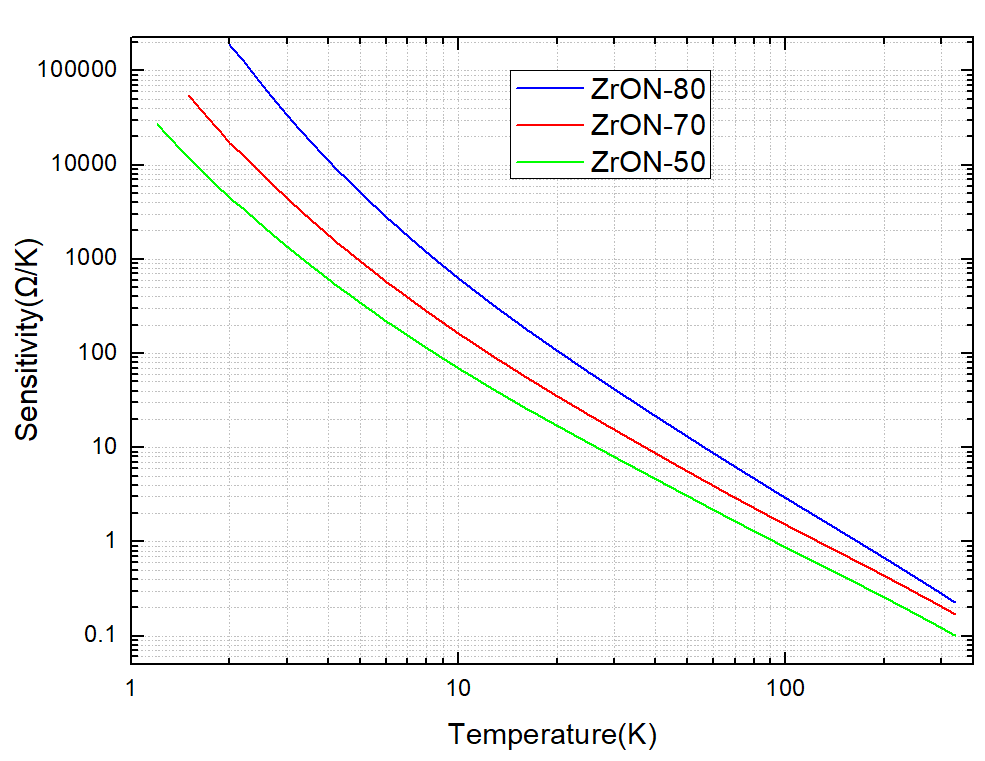

ZrON-50，70和80三種低溫溫度計典型靈敏度溫度曲線

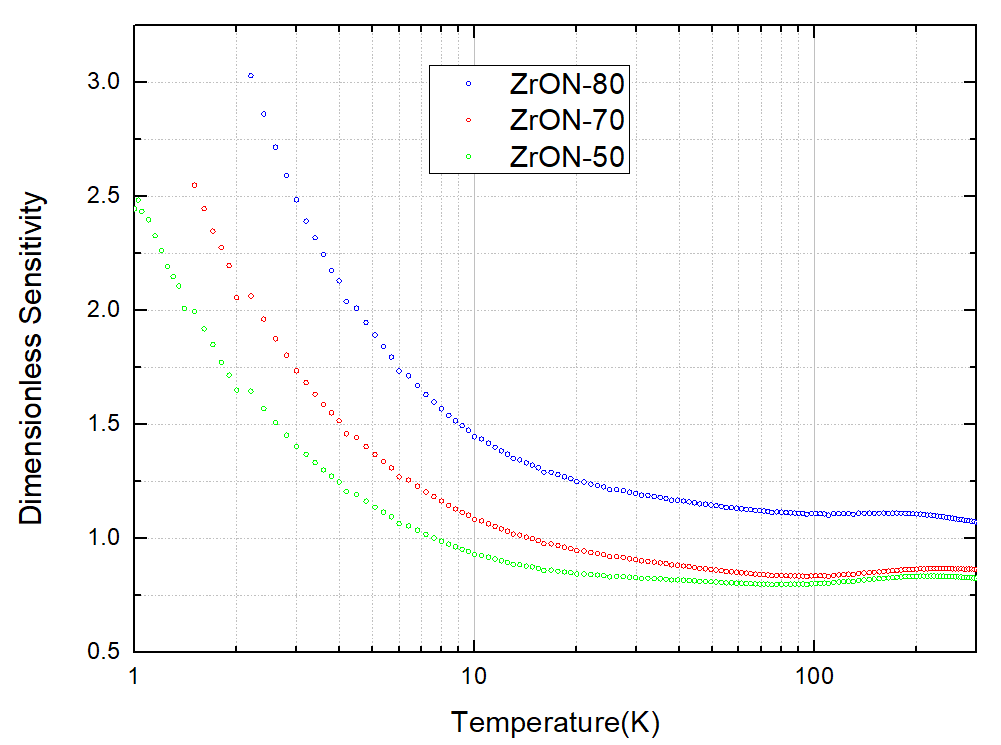

ZrON-50，70和80三種低溫溫度計典型無量綱靈敏度溫度曲線

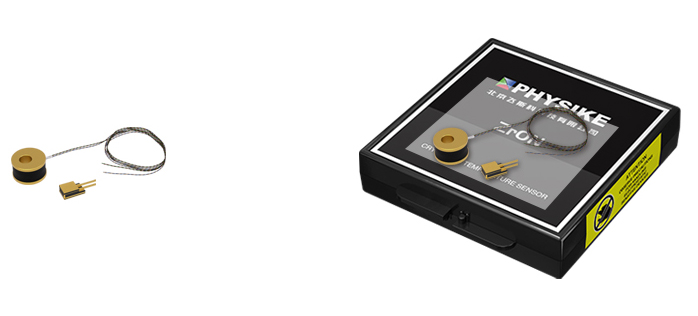

ZrON^?低溫溫度計的三種標準封裝

SD封裝

質量：25mg

氣密性陶瓷封裝

超高真空兼容

尺寸：2mm×3.2mm×1.2mm

兩根鍍金銅引腳

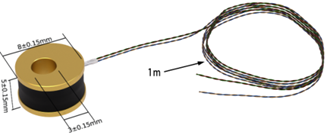

Bobbin封裝

低磁阻

質量：1.0g(不包括引線)

Bobbin封裝

尺寸：直徑8mm，高度5mm

兩對四色線(紅、綠、自然和藍)，36AWG磷青銅雙絞，長度1 米， 聚酰亞胺絕緣層

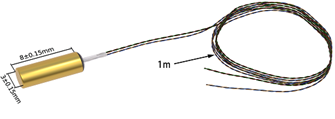

Can封裝

低磁阻

質量：0.38g(不包括引線)

 Canister封裝

尺寸：直徑3mm，長度：8mm

 兩對四色線(紅、綠、自然和藍)，36AWG磷青銅雙絞，長度1米，聚酰亞胺絕緣層
